什么叫做空气输送斜槽?

空气输送斜槽是一种广泛地应用于输送干燥粉状物料的气力输送设备。 空气输送斜槽是用于水平输送干燥粉状物料的设备。它是由数个薄钢制成的槽子联接组成,并沿其输送方向布置成一定的斜度。

空气输送斜槽主要用于水泥、粉煤灰等易流态化的粉状物料,该槽以高压离心风机为动力源,使密闭输送斜槽中的物料保持流态化下倾斜的一端做缓慢的流动。

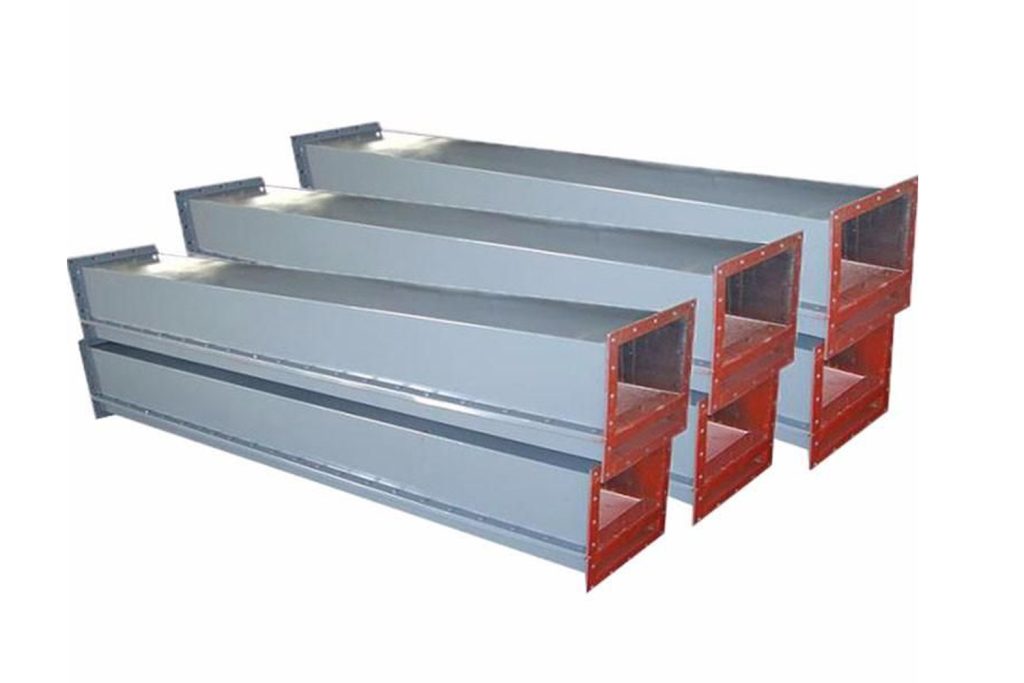

空气输送斜槽

设备的结构组成是怎样的?

空气输送斜槽主要组成零部件有:进料溜管、直槽体、槽架、窥视窗、出料溜管。根据输送线路及工艺要求,如:需要改向、转弯、节气等,相应配置弯槽、三通、四通、截气阀等。

空气输送斜槽有哪些特点?

空气输送斜槽的动力方法:输送物料的高端喂入上壳体,压缩空气由专设的鼓风机吹入下壳体,并通过密布孔隙的透气层分布在物料颗粒之间,使物料进行所谓的气化以改变物料的摩擦角,以其形成流动状态而沿斜度下滑达到输送目的。
空气输送斜槽是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送的装置。空气输送斜槽的主体部分无传动部分,采用新型涂轮透气层,密封操作管理方便,设备重量轻,低耗电,输送力大,易改变输送方向。

由于空气输送斜槽在输送物料的过程中没有运动的零件,所以其具有磨损少、易维护、耗电少、用材省、无噪音、密闭好、构造简单、操作安全可靠,同时易于改变料流方向,能多点进料和卸料等优点。因此,近年来已被许多企业广为采用。

空气输送斜槽的技术性能是怎样的?

  1. 输送物料状态:干燥粉状或粒径在3~6mm以下易充气的粉粒料,允许表面水份在0、8%左右,否则会引起淤滞不畅,甚至堵塞。
  2. 输送量:斜槽的输送量受较多因素的影响,往往变化很大,根据理论计算,结合实际使用情况综合分析。值得注意的是:斜槽的输送量过低,往往不能顺利输送物料。相反,适当增大料层高度可提高物料气化均匀性,但应注意保持料层厚度为料道(上壳体)高度的1/4~1/3左右,注意根据生产率选择合适的槽宽。料层过厚过薄都会对输送产生不良影响。
  3. 输送斜度:斜槽的布置形式为沿着物料的输送方向倾斜向下布置,斜度一般为4%~10%,应尽量采用较大的斜度,可提高输送效率。物料表面水分在0、6~0、8%时,建议选取10%的斜度。
  4. 空气输送斜槽所需风机的风压,应大于透气层的阻力与料层阻力之和。风压一般为4000~6000Pa。规格大、输送距离长时取较高值,通常按5000Pa。
